3. EKG Kağıdı ve Dalgalar
Ders 3 / 8Kaynak: slayt 6–7
EKG nedir?
EKG, kalbin elektriksel aktivitesinin elektrotlarla özel bir kağıda ya da monitör ekranına yansıtılmasıdır. Kalpte oluşan elektriksel aktivitenin vücut yüzeyine konan elektrotlar yardımıyla elde edilen kaydına elektrokardiyografi, kayıt yapan cihaza da elektrokardiyograf denir. EKG, kalbin elektriksel haritasının resmidir.
EKG kağıdı
Kağıt hızı
25 mm/sn
1 küçük kare (1 mm)
0,04 sn
1 büyük kare (5 mm)
0,20 sn
5 büyük kare
1 saniye
15 büyük kare
3 saniye
Dikey 10 mm
1 mV

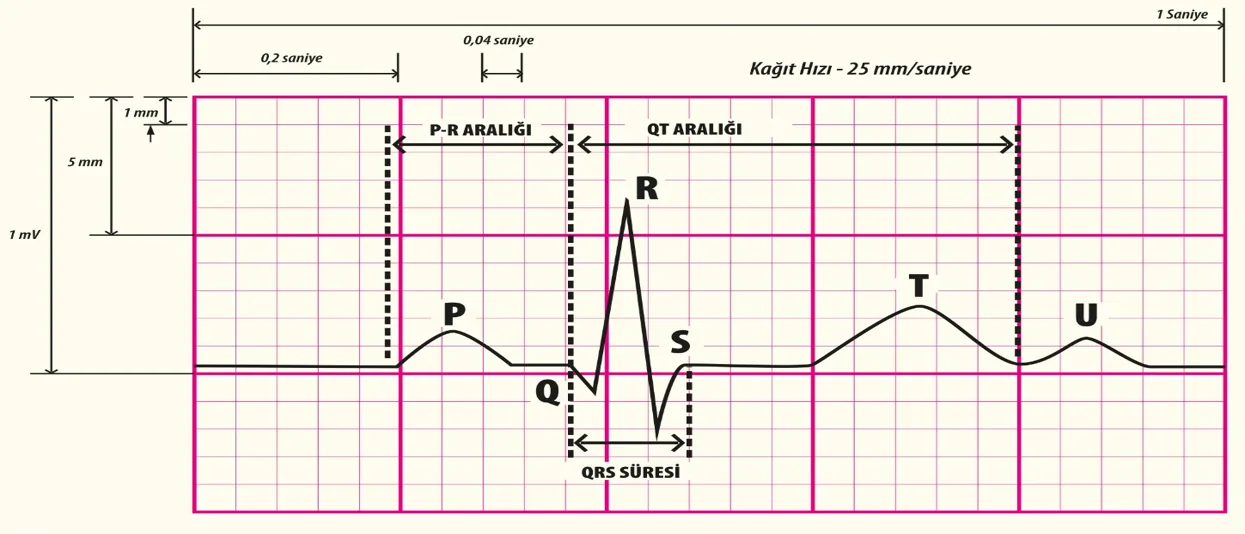

Dalgalar ve aralıklar
Şekil üzerinde bir bölüme ya da aşağıdaki etiketlere dokunun
P dalgası
EKG'nin ilk pozitif dalgasıdır. Atriyal depolarizasyonu ifade eder. Var mı / yok mu? (D2'ye bak!)Kendini sına
1 küçük kare kaç saniyedir?
QRS genişliğinin üst sınırı kaç küçük karedir?
PR aralığının üst sınırı kaç büyük karedir?
